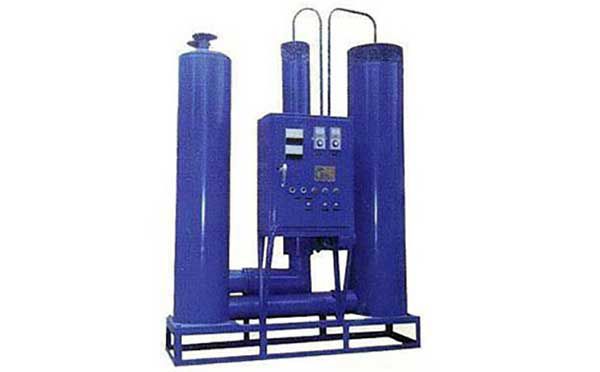

01.解吸除氧器1、原理 解吸除氧系根據亨利定律——氧在水中溶解度與水所接觸的氣體中氧的 分壓力成正比，而氣體中氧的分壓力又與氣體中氧的含量成正比。故將待除氧的水與無氧或貧氧的氣體 強烈攪拌混合，則水中的溶解快速擴散到氣體中使水脫氧。帶氧氣體通過電加熱的反應劑層氧化反應生 成 CO2 或 CO ，使氣體恢復無氧或貧氧狀態，再使之與待除氧水強烈攪拌混合使給水達到除氧的目的。 2、優特點2.1 本解 吸除氧裝置可用于熱交換站、熱水鍋爐、工業鍋爐以及石化系統、冷卻設備等的給水和補給水除氧。2.2 待除氧水無需加熱，即水在（ 8 ℃ ~40 ℃）常溫下可進行解吸除氧，從而提高鍋爐房對外 的有效供熱量；且低溫給水入爐，將降低鍋爐排煙溫度，從而提高鍋爐熱效率。2.3 本解吸 除氧裝置體積小、占地少、重量輕、金屬耗量少、組裝緊湊，節省廠房面積，節約土建費用和基建投資 。2.4 本解吸除氧裝置帶有《數顯式溶解氧分析儀》對除氧水的溶解氧進行連續測定、自動 分析、數字顯示，操作方便、運行可靠。2.5 解吸除氧系統可采用軟水箱、給水箱和回水箱 合三為**程，簡化了設備，妥善地解決了一般除氧方式中除氧水與大氣的隔絕問題。且解吸除氧裝置 可在zui佳工作狀態下穩定運行，不受除氧水用量變化的影響，即負荷適應性好。由于部分除氧水參與循 環除氧，為進一步降低除氧水的溶解創造了有利條件。2.6 本裝置循環氣體的流向、物料的 予熱與耗用更符合熱力學的原理和要求。2.7 電熱反應溫度可自動或手動控制、節約電能。 2.8 裝置可根據供水的需要，停開自如，連續運行或間斷運行均可。在熱狀態下系統啟動出 水即可達標。2.9 新系列增設了解吸器水位指示，系統進水報警裝置，使除氧系統運行更為 穩定可靠。3、解吸除氧裝置型號規格說明：JY-24JY ——除氧方式（解吸除氧）24 ——額定除 氧水量（ t/h ）4、電氣控制4.1 為使 JY 系列解吸除氧裝置能在zui佳工況下連續或間接運行。本裝置隨機提供一臺為除氧設備自動運行控制的 《電控箱》。4.2 《電控箱》面板上的兩臺數顯溫度節儀 TIC1 和 TIC2 分別自動控制電熱 反應器內的zui佳反應溫度和保持料層內的相應溫度。除氧設備在間斷使用時能很快達標。4.3 啟用除氧設備的方式有二種：A 、受管網壓力控制：當管網內的壓力≤zui低壓力時。（此 壓力信號由用戶負責送到除氧設備《電控箱》內的端子排 1XT 上），《電控箱》即發出自動起動除氧水 泵信號（可起動 1~n 臺除氧水泵）。除氧水泵的起停，可采用自動或手動方式進行。在除氧水泵起動的 同時，該信號又經《電控箱》延時，待除氧水達標后，《電控箱》即發出起動補水泵信號（可起動 1~n 臺補給水泵）。延時時間可用《電控箱》面板上的數顯時間繼電器 KT 調整， 1~9999 秒連續可調。補 給水泵的起、停，可采用自動或手動方式進行。待管網壓力≥zui高壓力時，自動停除氧水泵和補給水 泵。因此除氧設備的起、停，始終受管網壓力控制面自動重復進行。大大降低了工人的勞動強度。 B 、受鍋爐房除氧水箱的水位控制：當除氧水箱內的水位≤zui低水位時（此水位信 號由用戶負責送到《電控箱》內的端子排 1XT 上）。同上《電控箱》即發出起動除氧水泵信號。除氧水 泵起動后，同樣由《電控箱》延時，待除氧水達標后。發出打開電磁閥信號。使除氧水流入除氧水箱。 氧水箱內水位≥zui高水位時。自動停除氧水泵和關閉電磁閥。電磁閥的開、閉可采用自動或手方式進 行。4.4 《電控箱》上裝有一臺數顯式溶氧儀 AI ，連續顯示解吸器出口經除氧后的水質情 況“含氧量 mg/L ” , 免除了煩鎖的人工分析。4.5 為防止電熱反應器進水，本 裝置設有防止進水措施的水封，可保證水不能進入電熱反應器。4.6 電熱反應器內共有兩組 電加熱器由儀表 TIC1 三位調節反應器內的溫度。兩組電加熱器在《電控箱》上分別裝有工作指示燈 1HY 和 2HY （黃色）及自動加熱、斷開和手動加熱的轉換開關 1SA 和 2SA 。以利操作和維修。4.7 《電控箱》面板上裝有綠色信號燈 1HG 、 2HG 和 3HG 分別指示料層溫度低、管網壓力低和 延時起動補給水泵?！峨娍叵洹飞线€裝有自動延時、斷開或手動延時起動補給水泵的轉換開 關 3SA 。同樣是為了便于操作和維修。5. 技術參數表型號 額定出水量 (t/h)進噴射器水壓 (Mpa)反應器功率 (kw)基礎載荷 (t)配套水泵型號流量 (ｔ/h)揚程 (m)功率 (kw)臺數JY-43-40.4-0.531.540W-405.44042JY- 65-60.4-0.541.650W-459455.52JY-108-100.4-0.572.150DL×412.648.842JY-1412-140.4-0.5102.765W-5014.455.5102JY-2018-200.4-0.5143.365DL×41855.5102JY-3027-300.4-0.5164.365DL×43064112JY-4239-420.4-0.5205.380DL×350.460172JY- 6056-600.4-0.5266.480DL×350.4607備注:? 供水溫度常溫? 處理后水中溶氧含量均 ≤0.1mg/L? 控制方式均為自動? 水泵均一用一備深入了解
-

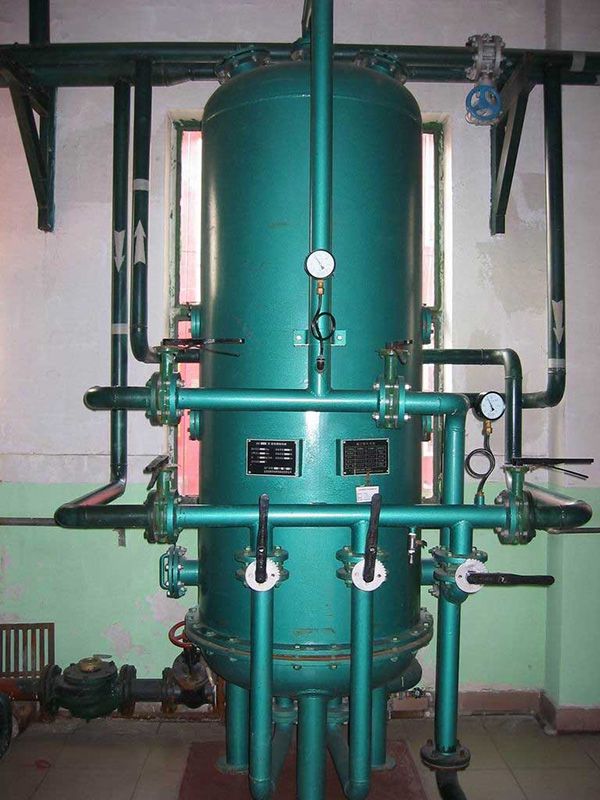

02.海綿鐵除氧器HM常溫過 濾式除氧器——常溫除氧·低位安裝·穩定·出水達標·操 作簡便 (海綿鐵濾料除氧，殘氧含量<0.05mg/L)工作原理 讓含有氧氣的水通過特制的海綿鐵濾料，該濾料具有巨大的表面 積，可使水中氧氣與鐵發生徹底的氧化反應，從而保證出水溶解氧含量在0.05mg/L以下，其化學反應式 為： 2Fe2+ +2H2O+O2 →2Fe（OH)2 2Fe（OH)2 + H2O+1/2O2 →2Fe（OH）3 ↓ 反應生成物Fe(OH)3 為松軟絮狀物，當其累積到一定程度后，即通 入反洗水將其沖洗掉，恢復到初始的除氧能力。該工作原理與以往的鋼屑除氧原理相同，但由于海綿鐵 是采用**技術，特殊制成的疏松多孔料狀物，其比表面積是普通鋼屑的5－10萬倍。因而克服了鋼屑除 氧效果不理想，需要定期酸洗活化等難以使用的缺點。達到了簡單實用，穩定的除氧效果。主要特點1. 常溫除氧，無需加熱，克服了熱力 除氧、真空除氧、必順加熱耗能的缺點； 2. 穩定，出水含氧穩定在0.05mg/1以下 ，滿足國家低壓鍋爐水質標準要求; 3. 安裝無特殊要求，克服了熱力、真空除氧必須 高位安裝的不便; 4. 控制方式有手動和自動兩種形式，由用戶選擇; 5. 系統簡單，設備緊湊、，占地小； 6. 自動控制除氧器無須安裝反洗水泵；對于 手動形式，由于運動周期較長，必須加裝反洗水泵以提高反洗水量。工藝系統設計參考使用說明※ 當原水壓足以克服系統的壓力損失，（一般>0.25Mpa）， 不用加壓就能充滿除氧水箱的情況下，可選方式1 ※ 當原水壓力不夠克服系統壓力損 失時，可選方式2，并要加設中間水箱（軟水箱）和加壓水泵。※ 反洗水可采用自來水或井 水，但必須滿足技術參數表中所列反洗管徑或反洗水量。 ※ 除氧水應有與空氣隔絕措 施，本公司可配套提供除氧水箱，或利用舊有水箱改造。 ※ 除氧器出水不應直接進入 鍋爐或供熱系統 ※ 手動設備運行終點定為進出口的壓差值增加到 0.05MPa,自動設備 為定時反洗。設備技術參數表全自動控制類型除氧器 HM-4HM-6HM-10HM-15HM-20HM-25HM-30HM-40HM-50出水 (M 3 /h)4610152025304050外形尺寸 (mm)直徑50060070090010001200130014001600罐體高度200020002000200022002200240024002400占地（邊長）6009001000120014001600170018002000進出口接管管徑 (mm)40405050658080100100填料層 (mm)1200 1200 1200 1200 1200 1200 1200 1200 1200填料重量 (kg)380550740125015002200250030004000設備荷重 (kg)80011001400250028004600520065008200工作壓力 (MPa)0.15- 0.5MPa控制方式自動控制，定時反洗工作溫度 ℃8-50℃（>50℃時，用戶 要提前提出便于廠家處理） 手動控制類型除氧器 HM-4HM-6HM-10HM-15HM-20HM-25HM-30HM-40HM-50出水 (M 3 /h)4610152025304050外形尺寸 (mm)直徑６00700900100012001300140016001800罐體高度280028002900310031003100330033003300占地（邊長 ）100010001200140016001700180020002200進出口直徑 (mm)505050658080100100100反洗水泵水量（ T/H）10203040506080100120填料層 (mm) 1200 1200 1200 1200 1200 1200 1200 12001200填料重量 (kg)5507401250150022002500300040005000設備荷重 (kg)1300180030503700530065007600880011000工作壓力 (MPa)0.15- 0.5MPa控制方式人工控制，按時反洗工作溫度 ℃8-50℃（>50℃時，用戶 要提前提出便于廠家處理）用戶須知1. 訂購除氧器時應注明控制方式是手動方式還是自動方式。 2. 除氧器 進水溫度超過50℃，必須在訂貨時說明，以便廠家進行特殊處理。 3. 罐體采用碳鋼或 玻璃鋼、如有特殊要求，可提出訂做。 4. 當填料層低于0.8米時，就應補充海綿鐵至 層高1.2米（從視鏡觀察）。連續運行的情況下，一般一個季度左右需補充一次。5. 填裝海 綿鐵時，要從罐頂兩個裝填孔分別等量填加，以保證罐內兩室海綿鐵層高相等。 6. 連 續運行流量不宜超過設計流量10％。 7. 新設備或新裝填海綿后初次使用前，要先徹底 反洗后再投入使用。 8. 對于手動控制設備清洗結束切換至供水之前，要注意觀察一下 是否清洗排水已完全變清，以防清洗不徹底，使雜質帶入供水系統。 9. 除氧器暫停使 用時，應沖洗干凈并充滿水，確保內部在密封隔氧的狀態下保存，切不可進入空氣。 10. 安裝管路時應設旁路，以保證設備檢修時不中斷供水。 11. 除氧適用于 p<2.5MPa熱水鍋爐的給水除氧，對于蒸汽鍋爐我公司將提供相應的除鐵設備。深入了解
-
